UTP-31-5-**P;UTP-31-3-**P:室外非屏蔽大对数Cat.5/Cat.3

U/UTP,Cat.5/Cat.3,AWG24,室外
用于大楼通信综合布线系统中主干语音、数据的传输,主要用于建筑语音系统垂直干线,大对数双绞线是楼宇主干不可或缺的环节,与110配线架设备结合,可实现语音(16MHz)或数据传输及配线。
应用标准:
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等

产品亮点
  • 产品概述
  • 产品特点

U/UTP,Cat.5/Cat.3,AWG24,室外
用于大楼通信综合布线系统中主干语音、数据的传输,主要用于建筑语音系统垂直干线,大对数双绞线是楼宇主干不可或缺的环节,与110配线架设备结合,可实现语音(16MHz)或数据传输及配线。
应用标准:
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等

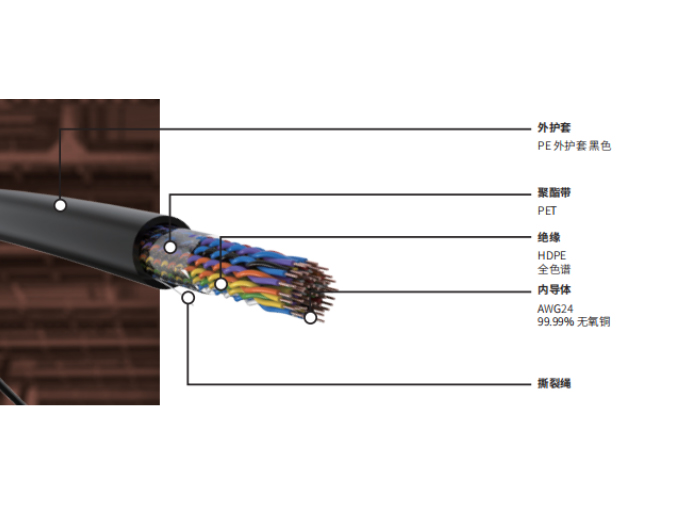

通信5类和3类非屏蔽大对数线缆增加了绞合密度,绝缘层护套采用高质量的HDPE绝缘材料,产品传输速率为16MHz,用于语音传输以及10BASE-T网络应用。

产品参数


物理参数

导体尺寸(标称值)

Cat 5:0.5mm(AWG24);Cat 3:0.49mm(AWG24)

电缆规格

Cat 5 常规可提供 16 对、25 对;Cat 3 常规可提供 16 对、25 对、50 对、100 对



电气性能

直流电阻(20℃)

95Ω/km

对地电容

≦ 5.6 nF/100m (@1kHz)

100MHz 特性阻抗

100Ω±15Ω

横向变换损耗 TCL

标准无要求

延迟偏差

45ns/100m

NVP

69%

以太网供电(POE)

 IEEE 802.3at 增强型以太网供电



机械性能

小弯曲半径(动态)

4D(D=电缆外径)

小弯曲半径(静态)

8D(D=电缆外径)

大安装拉力

 25N*P(P=线对数)

抗挤压能力

1000N/10cm

抗冲击能力

≥ 10 次

安装温度

-0℃~+40℃

工作温度

 -20℃~+75℃



订购信息

型号

产品描述

护套材质

护套颜色

包装

UTP-31-5-16P

5 类   16 对非屏蔽室外大对数线缆,PE

PE

黑色

305米/盘

UTP-31-5-25P

5 类   25 对非屏蔽室外大对数线缆,PE

PE

黑色

305米/盘

UTP-31-3-16P

3 类   16 对非屏蔽室外大对数线缆,PE

PE

黑色

305米/盘

UTP-31-3-25P

3 类   25 对非屏蔽室外大对数线缆,PE

PE

黑色

305米/盘

UTP-31-3-50P

3 类   50 对非屏蔽室外大对数线缆,PE

PE

黑色

305米/盘

UTP-31-3-100P

3 类   100 对非屏蔽室外大对数线缆,PE

PE

黑色

305米/盘
