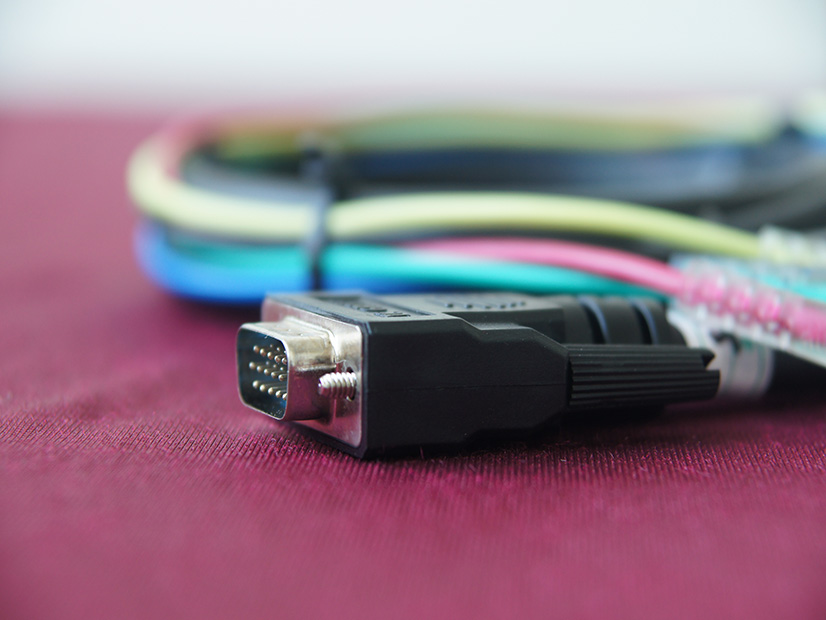

RGB、VGA数据连接线

适应于各种电子电器设备D-SUB15针接口,如电脑、高清DVD与电脑显示器、投影仪、高清数字电视,背投、等离子电视等电器设备的连接线。

产品亮点
  • 产品概述
  • 产品特点

适应于各种电子电器设备D-SUB15针接口,如电脑、高清DVD与电脑显示器、投影仪、高清数字电视,背投、等离子电视等电器设备的连接线。

1、芯线采用镀锡无氧铜,抗氧化能力强、使用寿命长,有效降低衰减值并保证显示效果; 2、单支信号芯线绝缘采用高密度FMPE绝缘发泡材料,有效增强信号传输速度和降低信号传输中产生的衰减值,避免高衰减值给高低频信号带来的不稳定; 3、采用全屏蔽铝箔及高密度镀锡铜编织网总屏蔽,有效隔离电磁干扰。 4、3同轴(红,蓝,绿)基色信号传输; 5、90度耐高温外被,耐磨耐用,高保真设计; 6、D-SUB  HDB15PIN标准插头/接触端子使用高纯度电解铜/双磁环抗干扰设计; 7、插头的插针采用实心针,插头的插孔采用两片内弧式,保证反复插拔后的良好接触性能和插针坚硬度; 8、线材工艺精湛,抗干扰能力强、信号衰减系数低、效果好,抗干扰双磁环铁氧体材料(Mn-Zn)设计,能有效消减外部环境产生的磁场串扰,保证在不同工作环境中发挥其佳清晰影视效果。

产品参数

RGB、VGA数据连接线

支持热拔插,系统可对设备进行自动检测和配置
数据大传输速率1Gbps
线缆耐温90℃
额定电压DC50V
额定电流0.3A-2A
耐电压AC800V/5秒
绝缘阻抗50MΩ/DC250V
使用温度-10℃-+80℃
接触电阻<30mohm


使用方法

1、将电缆的任意一端插入到输出设备的VGA视频输出插座(VGA  OUT);

2、将另一端插头插入到输入设备的VGA视频输入插座(VGA   IN),再将插头上的螺丝按顺时针方向锁紧到插座上,如需拨出时,须将插头上两边的螺丝按逆时针方向完全松开,然后拨出插头。
