分立视频信号数据电缆

分立视频信号数据电缆分为RGB75-2×5C和VGA3+4(6)两种,该电缆是在分立视频应用中用于图片、动画及计算机演示时可获得理想的效果,适用于数码电视、显示器、多媒体教室以及投影系统当中。 执行标准:Q/321001LLD 06-2017

产品亮点
  • 产品概述
  • 产品特点

分立视频信号数据电缆分为RGB75-2×5C和VGA3+4(6)两种,该电缆是在分立视频应用中用于图片、动画及计算机演示时可获得理想的效果,适用于数码电视、显示器、多媒体教室以及投影系统当中。 执行标准:Q/321001LLD 06-2017

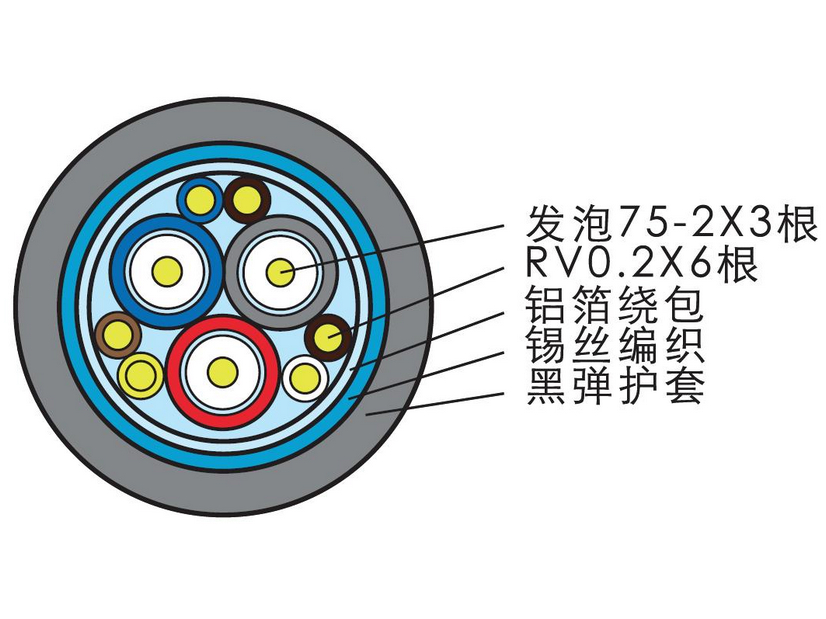

1、分别使用不同的同轴电缆传送红、绿、蓝三种信号,这种图像传送方式比复合视频传送模式具有更鲜明、更清晰的图像。 2、电缆长期使用温度为-15℃~70℃。 3、电缆敷设温度不低于0℃,特殊使用温度可定做。 4、导体:99.996%无氧软铜丝。 5、绝缘:低损耗物理发泡聚乙烯。 6、屏蔽层:100%铝箔绕包屏蔽。 7、护套:70℃国标聚氯乙烯。

产品参数

分立视频信号数据电缆

执行标准:Q/321001LLD 06-2017

主要结构参数

型号规格

内导体

n/mm

绝缘外径

mm

外导体缠绕n/mm

铝塑复合膜宽度×厚度

mm

成品近似

外径mm

RGB75-2×5C7/0.131.55±0.0548/0.1010×0.059.10
VGA3+4(6)7/0.131.55±0.0548/0.108×0.358.80


电器性能指标

型号规格缆芯介电强度

kV

绝缘电阻³

MΩ·km

护套介电强度

kV

结构回波损耗

(15~90MHz)

特性阻抗

Ω

20℃衰减常数

频率

MHz

dB/100m
RGB75-2×5C1.210002.022.375±35016.5
10024.0
20032.0
VGA3+4(6)1.210002.022.0 75±35016.5
10024.0
20032.0
