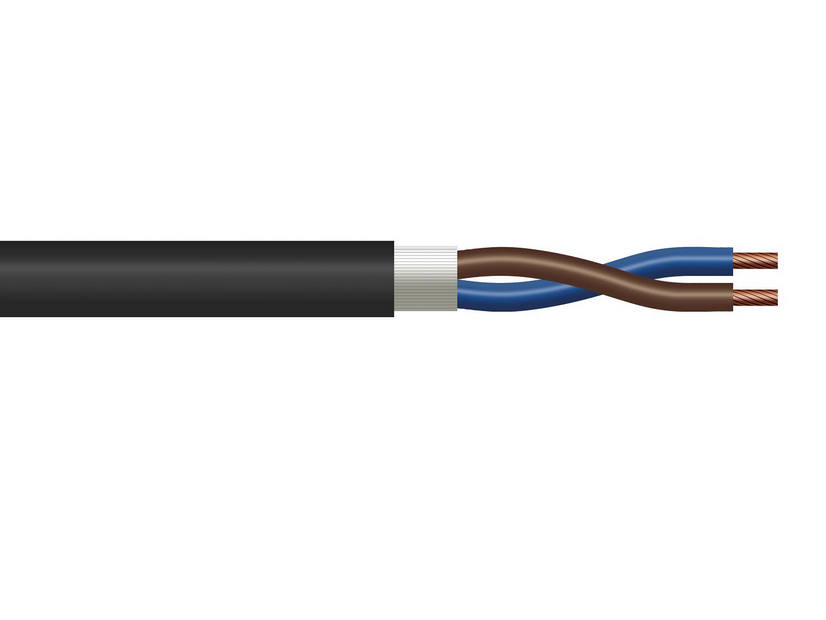

RVVS型绞型软电缆

本产品适用于交流额定电压U0/U为300/300V及以下可移动使用的电器、仪表作电源动力的连接。 执行标准:Q/321001LLD 05-2017

产品亮点
  • 产品概述
  • 产品特点

本产品适用于交流额定电压U0/U为300/300V及以下可移动使用的电器、仪表作电源动力的连接。 执行标准:Q/321001LLD 05-2017

1、电缆长期使用温度为-15℃~70℃。 2、电缆敷设温度不低于0℃,特殊使用温度可定做。 3、导体:99.996%无氧软铜丝。 4、绝缘:70℃国标聚氯乙烯。 5、护套:70℃国标聚氯乙烯。

产品参数

RVVS型300/300V绞型软电缆

执行标准:Q/321001LLD 05-2017

规格

绝缘近似外径

mm

护套厚度

mm

20℃时导体电阻

大值

Ω/km

成品近似外径

mm

1×2×0.3

1.66

0.6

73.4

4.66

1×2×0.4

1.84

0.6

51.1

5.02

1×2×0.5

1.88

0.6

41.4

5.10

1×2×0.75

2.13

0.6

27.6

5.60

1×2×1.0

2.46

0.8

20.7

6.66

1×2×1.5

2.93

0.8

14.1

7.6

1×2×2

3.17

0.8

10.38

8.08

1×2×2.5

3.60

1.0

8.47

9.34

1×2×4

4.48

1.0

5.25

11.10

1×2×6

5.25

1.0

3.5

12.64

1×2×0.3

1.66

0.6

73.4

4.91

1×2×0.4

1.84

0.6

51.1

5.30

1×2×0.5

1.88

0.6

41.4

5.38

1×3×0.75

2.13

0.8

27.6

6.32

1×3×1.0

2.46

0.8

20.7

7.03

1×3×1.5

2.93

0.9

14.1

8.25

1×3×2

3.17

0.8

10.38

8.56

1×3×2.5

3.60

1.1

8.47

10.09

2×2×0.3

1.66

0.6

73.4

6.78

2×2×0.4

1.84

0.6

51.1

7.37

2×2×0.5

1.88

0.6

41.4

7.51

2×2×0.75

2.13

0.8

27.6

8.73

2×2×1

2.46

0.9

20.7

10.02

2×2×1.5

2.93

1.0

14.1

11.77

2×2×2

3.17

1.0

10.38

12.56

2×2×2.5

3.60

1.1

8.47

14.18

3×2×0.3

1.66

0.6

73.4

7.19

3×2×0.4

1.84

0.6

51.1

7.83

3×2×0.5

1.88

0.8

41.4

8.38

3×2×0.75

2.13

0.8

27.6

9.26

3×2×1

2.46

1.2

20.7

11.24

3×2×1.5

2.93

1.2

14.1

12.91

3×2×2

3.17

1.2

10.38

13.76

3×2×2.5

3.60

1.2

8.47

15.29

4×2×0.3

1.66

0.6

73.4

7.89

4×2×0.4

1.84

0.8

51.1

9.01

4×2×0.5

1.88

0.8

41.4

9.17

4×2×0.75

2.13

0.8

27.6

10.16

4×2×1.0

2.46

1.2

20.7

12.28

4×2×1.5

2.93

1.2

14.1

14.15

4×2×2.0

3.17

1.2

10.38

15.11

4×2×2.5

3.60

1.2

8.47

16.82

5×2×0.3

1.66

0.8

73.4

9.06

5×2×0.4

1.84

0.8

51.1

9.86

5×2×0.5

1.88

0.8

41.4

10.04

5×2×0.75

2.13

1.0

27.6

11.56

5×2×1

2.46

1.2

20.7

13.43

5×2×1.5

2.93

1.2

14.1

15.52

5×2×2

3.17

1.2

10.38

16.59

5×2×2.5

3.60

1.4

8.47

18.90

6×2×0.3

1.66

0.8

73.4

9.87

6×2×0.4

1.84

0.8

51.1

10.76

6×2×0.5

1.88

0.8

41.4

10.96

6×2×0.75

2.13

1.0

27.6

12.60

6×2×1.0

2.46

1.2

20.7

14.63

6×2×1.5

2.93

1.2

14.1

16.96

6×2×2.0

3.17

1.4

10.38

18.54

6×2×2.5

3.60

1.6

8.47

21.07
