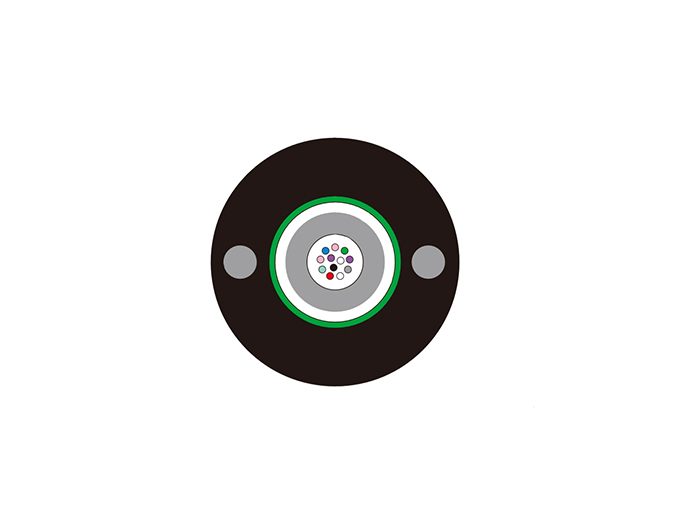

主要用于室外区域的光纤连接，建筑物间的主干管道或架空连接。该光缆结构是将250μm (单模或多模)光纤套入由高模量的聚材料做成的松套管中，套管内填充防水化合物。松套管外用一层双面镀铬涂塑钢带纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯（PE）护套成缆。 应用标准： YD/T 1258.3-2009、YD/T 1258.4-2005、GB/T 13993.3-2014
获取最低报价
主要用于室外区域的光纤连接，建筑物间的主干管道或架空连接。该光缆结构是将250μm (单模或多模)光纤套入由高模量的聚材料做成的松套管中，套管内填充防水化合物。松套管外用一层双面镀铬涂塑钢带纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯（PE）护套成缆。 应用标准： YD/T 1258.3-2009、YD/T 1258.4-2005、GB/T 13993.3-2014
·产品规格：GYXTW；
·光纤类型：9/125单模、50/125多模、62.5/125多模；
·光纤规格：2~12芯；
·加强构件：铠装钢带及平行钢丝；
·钢带材质：双面镀铬涂塑钢带；
·套管材质：PBT
·护套材质：聚乙烯（PE）
·储存温度：-40~70 ºC
·使用温度：-30~70 ºC
·弯曲半径：静态10倍光缆外径、动态20倍光缆直径；
·敷设方式：管道、架空、直埋；
纤芯颜色(2-12芯)
纤芯颜色 (2-12芯) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
蓝 | 橙 | 绿 | 棕 | 灰 | 白 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 |
纤芯颜色(2-24芯)
纤芯颜色 (2-24芯) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
蓝 | 橙 | 绿 | 棕 | 灰 | 白 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 | |
13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |
蓝+色环 | 橙+色环 | 绿+色环 | 棕+色环 | 灰+色环 | 白+色环 | 红+色环 | 本+色环 | 黄+色环 | 紫+色环 | 粉+色环 | 青绿+色环 |
阻燃性能
阻 燃 | 单根燃烧标准： | GB/T 18380.12-2008 | 成束燃烧标准： | GB/T 18380.35-2008 |
护套：线缆剥出50mm长，空护套水平放置，用酒精灯点着燃烧4-5秒后，火源离开，线缆火苗熄灭时间≤2秒；芳纶：燃烧成粉末状，移开火源后立即熄灭。 | ||||
光学特性
光纤类型 | 衰减 | 满注入带宽（OFL） | 有效模式带宽 | 10以太网链路长度SX | 最小弯曲半径（mm） | |
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
典型值（dB/km） | 最大值（dB/km） | MHz·km | MHz·km | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
光纤类型 | 850nm/1300nm | |||||
典型值（dB/km） | 最大值（dB/km） | |||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥500/500 | / | ≥150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≥300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≥550 | 30 |
结构参数
名称 | 材质 | 参数项 | 规格（2-12芯） | 规格（13-24芯） |
松套管 | PBT | 外径 | 2.5±0.1mm | 3.0±0.1mm |
厚度 | 0.40±0.05 mm | 0.45±0.05 mm | ||
加强构件 | 磷化钢丝 | 直径 | 1.0mm*2 | 1.0mm*2 |
钢塑复合带 | PSP/EGE | 厚度 | 0.205mm | 0.205mm |
钢丝外护套 | GYXTW:PE GYXTZW:LSZH | 护套外到钢丝的最小距离 | ≥0.8mm | ≥0.8mm |
光缆外护套 | GYXTW:PE GYXTZW:LSZH | 外径 | ∮7.3±0.3mm | ∮7.8±0.3mm |
外护套适用温度 | -40℃~+60℃ | 20℃下的允许附加衰减（dB/km） | ≤0.1 | |
机械特性
序号 | 项目 | 要求 | |
1 | 允许拉伸力，N | 短期 | 1500 |
长期 | 600 | ||
2 | 允许压扁力，N/100mm | 短期 | 1000 |
长期 | 300 | ||
3 | 弯曲半径，mm | 静态 | 10D |
弯曲半径，mm | 动态 | 20D | |
4 | 渗水性能 | 符合YD/T 769-2018规定的要求 | |
购货信息
订购信息 | |||
型号 | 产品描述 | 颜色 | 包装 |
GYXTW-XXB1.3 | 室外XX芯中心束管式单模光缆 | 黑色 | 2000m轴装 |
GYXTW-XXA1b | 室外XX芯中心束管式多模光缆 | 黑色 | 2000m轴装 |
GYXTW-XXA1a | 室外XX芯中心束管式多模光缆 | 黑色 | 2000m轴装 |
GYXTW-XXA1am300 | 室外XX芯中心束管式万兆多模光缆（50/125/300M） | 黑色 | 2000m轴装 |
GYXTW-XXA1am550 | 室外XX芯中心束管式万兆多模光缆（50/125/550M） | 黑色 | 2000m轴装 |
GYXTZW | 室外XX芯中心束管式低烟无卤阻燃光缆 | 黑色 | 2000m轴装 |
