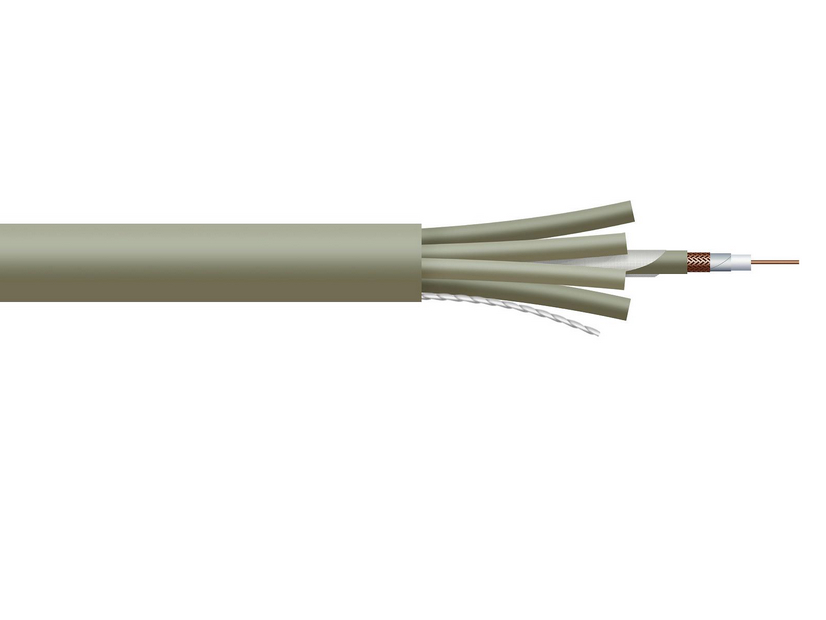

HJ系列局用射频同轴电缆

主要用于通信系统机房内传输设备之间的连接线。 执行标准:YD/T 1174-2008、企业标准

产品亮点
  • 产品概述
  • 产品特点

主要用于通信系统机房内传输设备之间的连接线。 执行标准:YD/T 1174-2008、企业标准

1、电缆的工作频率1MHz~200 MHz。 2、耐气候型电缆可以用于室外。 3、若用户有要求,也可用于2B-3.2、2B-3.6、4L-6.1、2L-3.4电缆制作多单位型电缆,其电缆单位数(包括4B-6.8电缆)也可以为任意个。 4、若用户有要求,也可互换实心聚乙烯和泡沫聚乙烯绝缘材料。 5、导体:99.996%无氧软铜丝。 6、绝缘:低损耗聚乙烯或物理发泡聚乙烯。 7、屏蔽层:99.996%无氧软铜丝编织。 8、护套:-40℃耐寒聚氯乙烯。

产品参数

HJ系列局用射频同轴电缆

执行标准:YD/T 1174-2008

电缆型号规格

内导体规格

mm

绝缘外径mm

外导体型式

外导体直径mm

护套材料

成品外径mm

HJYV-75-2B-3.2

0.310

1.9

一层编织

2.50

PVC

£3.2

HJFYV-75-2B-3.2

1.9

一层编织

2.50

PVC

£3.2

HJYV-75-2B-3.6

0.340

2.1

一层编织

2.70

PVC

£3.6

HJFYV-75-2B-3.6

2.1

一层编织

2.70

PVC

£3.6

HJYV-75-5B-8.0

0.790

5.08

一层编织

7.09

PVC

£8.0

HJFYV-75-5B-8.0

5.08

二层编织

7.09

PVC

£8.0

HJYV-75-5L-8.0

0.790

5.08

二层编织

7.09

PVC

£8.0

HJFYV-75-5L-8.0

5.08

二层编织

7.09

PVC

£8.0

HJYV-75-5H-8.0

0.790

5.08

二层编织

7.09

PVC

£8.0

HJFYV-75-5H-8.0

5.08

二层编织

7.09

PVC

£8.0

HJCSYV-75-4B-6.8

0.570

3.71

二层编织

5.59

PVC

£6.8

HJCSFYV-75-4B-6.8

3.71

二层编织

5.59

PVC

£6.8

HJCSYV-75-4L-6.8

3.71

二层编织

5.59

PVC

£6.8

HJCSFYV-75-4L-6.8

3.71

二层编织

5.59

PVC

£6.8

HJCSYV-75-4B-6.8×10

3.71

二层编织

5.59

PVC

£28.6

HJCSFYV-75-4B-6.8×10

3.71

二层编织

5.59

PVC

£28.6

HJSCYFV-75-4L-6.0

0.790

3.76

二层编织

4.70

PVC

6.0±0.2

HJSCYFV-75-4L-6.1

0.870

3.86

标准屏蔽

4.75

PVC

6.1±0.2

HJYFV-75-2L-3.4

0.400

1.96

标准屏蔽

2.67

PVC

3.4±0.2

HJSCYFV-75-2L-3.4

1.96

标准屏蔽

2.67

PVC

3.4±0.2

多单位型电缆中的每个4B- 6.8电缆单位的全部要求应与4B-6.8电缆相同(除应具有标识条纹、标识环或标识数字外)。




执行标准:企业标准

电缆型号规格

内导体

规格

mm

绝缘外

外导体型式

外导体直径mm

护套材料

成品外径mm

HJYFV-75-2L(1P)-3.4

0.400

1.96

一层编织

2.67

PVC

3.4

HJYFV-75-2L(2P)-3.4

0.400

1.96

二层编织

2.67

PVC

3.4

HJYFV-75-2L(1P)-3.4×8

0.400

1.96

一层编织

2.67

PVC

13.0

HJYFV-75-2L(2P)-3.4×8

0.400

1.96

二层编织

2.67

PVC

13.3

注1:HJ-局用通信同轴电缆;75-标称特性阻抗为75Ω;CS-铜包钢线;SC-镀银铜线;TC-镀锡铜线;T-铜(省略);

注2:Y-实芯聚乙烯;FY-内层实心聚全氟乙丙烯+外层实心聚乙烯;YF-泡沫聚乙烯;V-聚氯乙烯;

注3:标准屏蔽-一层铝箔纵包+一层铜丝编织;一层屏蔽(单屏)-一层铜丝编织;二层屏蔽(双屏)-二层铜丝编织。



电气性能指标

序号

项目

单位

频率

MHz

2B-3.2

2B-3.6

5B-8.0

5L-8.0

5H-8.0

4B-6.8

4L-6.8

4L-6.0

4L-6.1

 2L-3.4

1

20内导体最大直流电阻

铜线

Ω/km

268.0

219.0

36.7

150.0

铜包钢线

183.3

镀银铜线

36.5

140.7

镀锡铜线

36.5

2

绝缘介电强度,d.c

V/1min

1500

1500

1500

1500

1500

1500

3

绝缘电阻,min

MΩ·km

5000

5000

5000

5000

5000

5000

4

特性阻抗

Ω

10~100

75±3

75±3

75±3

75±3

75±3

75±3

5

衰减常数(100m

20max

dB

1

2.5

2.1

0.7

1.3

2.0

5

5.0

4.4

2.0

2.6

2.0

3.9

10

7.7

6.8

2.6

3.6

2.6

5.6

22.5

12.0

3.9

5.9

4.3

50

16.3

5.9

8.9

5.9

12.5

100

21.5

9.2

12.5

9.2

18.0

200

13.1

25.6

6

结构回波损耗

min

dB



15~90



18

18

18

18

4B-6.8

23

23

5B-8.0

23

5H-8.0

55~95

26

26

5L-8.0

4L-6.8

注1:电缆的内导体、外导体均应分别沿电缆长度连续;

注2:括号内的数字表示电缆的规格代号。
